KWL蜗轮丝杆升降机

产品图片展示

型式、规格及表示方法

升降机的主要性能参数表

提升力和提升速度表

侧向力Fs、轴向力Fa

螺杆长度与极限负荷的关系

升降机的选型说明

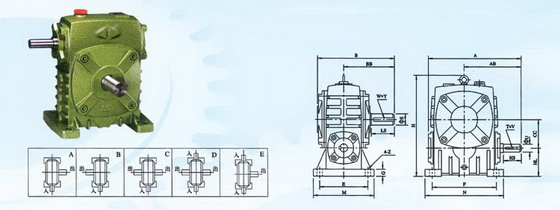

规格 (SIZE)	减速比	A	AB	B	BB	CC	H	LL	M	N	E	F	G	Z	输入轴			输出轴			重量
规格 (SIZE)	减速比	A	AB	B	BB	CC	H	LL	M	N	E	F	G	Z	HS	U	T×V	LS	S	W×Y	重量
40	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	143	85	112	74	40	141	60	90	100	70	80	12	10	25	12	4×2.5	28	14	5×3	5
50		177	105	146	97	50	180	80	120	140	95	110	12	12	30	12	4×2.5	40	17	5×3	8
60		194	119	164	112	60	207	90	130	150	105	120	14	12	40	15	5×3	50	22	6×3.5	10
70		235	140	195	131	70	238	105	150	190	115	150	16	15	40	18	6×3.5	60	28	8×4	17
80		265	160	210	142	80	273	120	170	220	135	180	18	15	50	22	6×3.5	65	32	10×5	23
100		322	190	259	169	100	334	150	190	270	155	220	25	15	50	25	8×4	75	39	10×5	38
120		387	229	292	190	120	423	180	220	320	180	260	30	18	65	30	8×4	85	45	14×5.5	70
147		437	363	329	210	147	482	203	250	350	200	280	30	18	78	35	10×5	95	55	16×6	80

规格 (SIZE)	减速比	A	AB	BB	BC	CC	M	N	E	E1	E2	G	Z	输入轴			输出轴			重量
规格 (SIZE)	减速比	A	AB	BB	BC	CC	M	N	E	E1	E2	G	Z	HS	U	T×V	LS	S	W×Y	重量
40	1/10 1/15 1/20 1/25 1/30 1/40 1/50 1/60	143	85	74	45	40	90	184	72	81	81	12	10	25	12	4×2.5	28	14	5×3	5
50		177	105	97	54	50	116	220	90	97.5	97.5	12	12	30	12	4×2.5	40	17	5×3	8
60		194	119	112	60	60	126	260	102	115	115	14	12	40	15	5×3	50	22	6×3.5	10
70		235	140	131	65	70	156	295	124	132	132	16	15	40	18	6×3.5	60	28	8×4	17
80		265	160	142	72	80	175	320	135	155	155	18	15	50	22	6×3.5	65	32	10×5	23
100		322	190	160	81	100	224	375	172	176	176	25	15	50	25	8×4	75	38	10×5	38
120		387	229	190	100	120	262	450	210	215	215	30	18	65	30	8×4	85	45	14×5.5	70
147		437	363	210	113	147	302	495	250	254	254	30	18	78	35	10×5	95	55	16×6	80
